躯体工区一覧
画面説明
1. 工区一覧 表示
工区フォルダ、工区セットで作成された一覧がツリー状に表示されます。
※階層変更通知について
工区セット の 行 に 階層変更通知 のアイコンが表示されている場合、
工区セット の フロア選択 または 個別工区 の 上端、下端、上端レベル、下端レベル が初期化されている状態です。
この状態は 工区セット の フロア選択 情報 または 個別工区 で使用されている 上端、下端 のいずれかの階層情報がモデルファイルのバージョンアップにより変更された場合に生じます。
アイコンが表示されている場合は、対象の 工区セット の 編集 を行い、
工区セット の フロア選択 や 個別工区 の 上端、下端、上端レベル、下端レベル を修正して保存してください。
階層変更されている工区セットの編集 についての詳細は こちら を参照してください。
2. 工区一覧 行選択
工区セット の 行 を選択すると作成された工区セットデータが表示されます。
部材表示 にチェックを入れると選択されている工区の部材が表示されます。

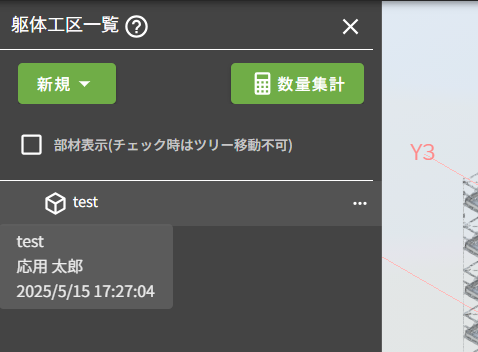

工区セット の 行 にマウスカーソルをホバーすると更新者と更新日時が表示されます。
3. 工区フォルダ、工区セット フォルダ移動
工区フォルダ 、工区セット の 行 をドラッグして任意のフォルダの下へドロップすることで別のフォルダに移動させることができます。
